Pomiar punktowy
Czujnik mierzy temperaturę bezpośrednio w miejscu zamontowania końcówki pomiarowej.
Światłowodowe czujniki temperatury do pomiarów przemysłowych
INNO dostarcza fluorescencyjne światłowodowe czujniki temperatury oraz systemy pomiarowe do bezpośredniego pomiaru w określonych punktach. Technologia jest przeznaczona do zastosowań, w których występują wysokie napięcia, silne pola elektromagnetyczne lub potrzeba elektrycznej izolacji toru pomiarowego.
Sondę, długość światłowodu i liczbę kanałów można dobrać do miejsca pomiaru, warunków montażowych oraz liczby niezależnie monitorowanych punktów.
ZASADA POMIARU
Jak działa światłowodowy pomiar temperatury?
Temperatura jest mierzona w zdefiniowanym punkcie na końcówce sondy. Światłowód przenosi sygnał optyczny pomiędzy sondą a kompatybilnym urządzeniem pomiarowym.
Optyczny tor sygnałowy
Informacja pomiarowa jest przesyłana światłowodem bez elektrycznej przewodowej transmisji sygnału w miejscu pomiaru.
Pomiar wielopunktowy
Kilka niezależnych sond może współpracować z kompatybilnym urządzeniem wielokanałowym, tworząc wielopunktowy system pomiarowy.
PRODUKTY
Produkty do światłowodowego pomiaru temperatury
Czujniki światłowodowe temperatury
Fluorescencyjne sondy punktowe do różnych miejsc pomiaru i warunków montażowych.
Światłowodowy czujnik temperatury
Fluorescencyjny czujnik punktowy z konfigurowalną średnicą sondy i długością światłowodu.
Systemy pomiaru temperatury
Połączenie sond, światłowodów i kompatybilnego urządzenia pomiarowego dla jednego lub wielu niezależnych punktów pomiarowych.
ZASTOSOWANIA
Gdzie stosuje się światłowodowe czujniki temperatury?
Transformator
Bezpośredni pomiar temperatury w wybranych miejscach uzwojeń oraz innych wcześniej określonych punktach pomiarowych.
Urządzenia wysokiego napięcia

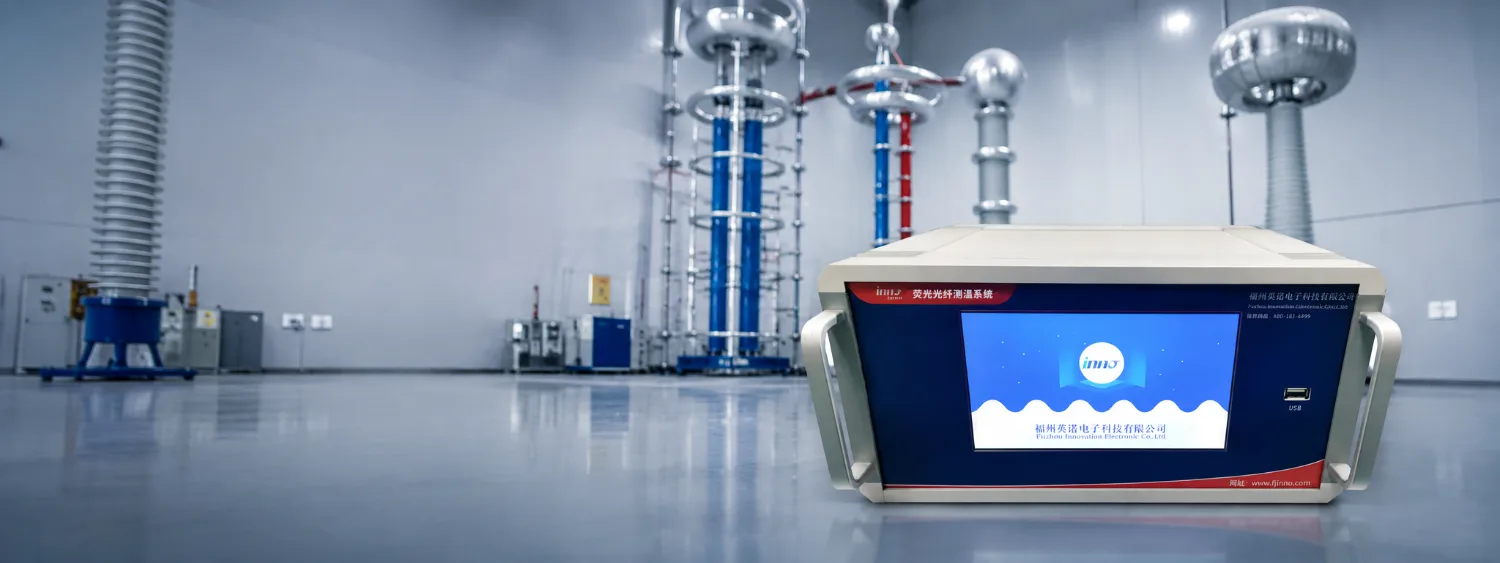

Punktowy pomiar temperatury w urządzeniach i stanowiskach, w których wymagany jest elektrycznie izolowany tor pomiarowy.
Rozdzielnice i połączenia elektryczne
Pomiar temperatury w wybranych punktach połączeń, szyn zbiorczych, zacisków i innych miejsc istotnych termicznie.
Silniki i generatory

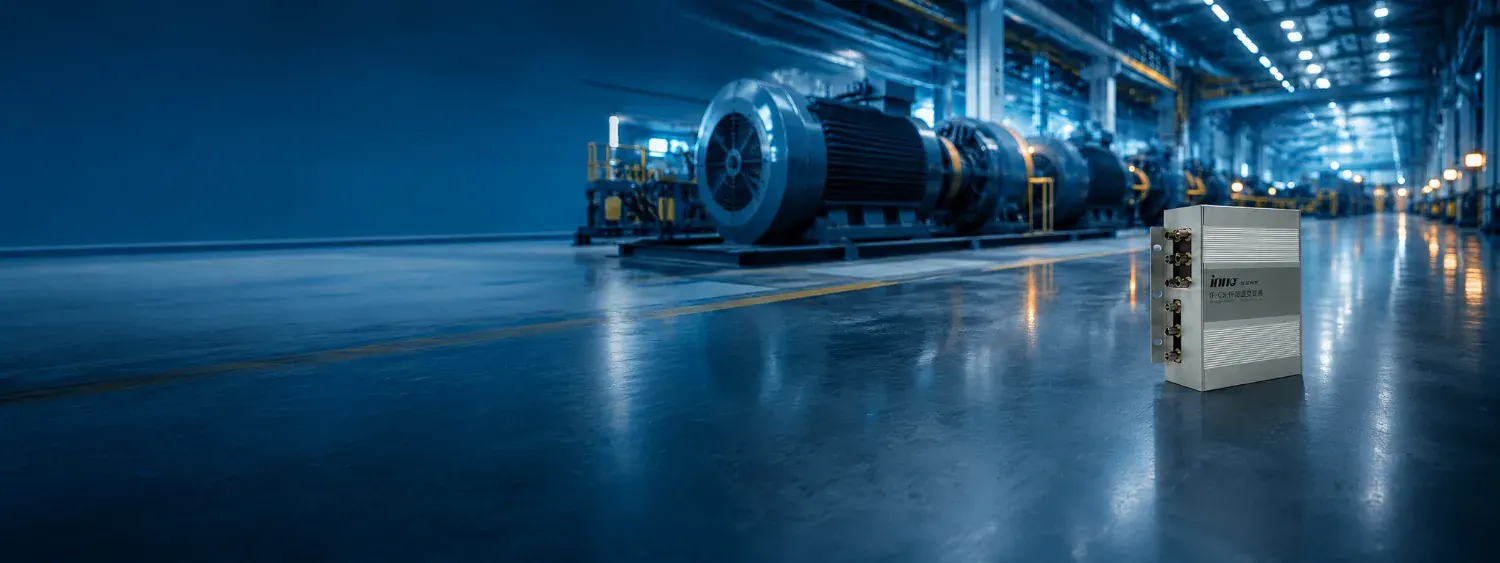

Pomiar w wybranych miejscach uzwojeń, stojanów oraz innych wewnętrznych punktach maszyn elektrycznych.
HF i mikrofale

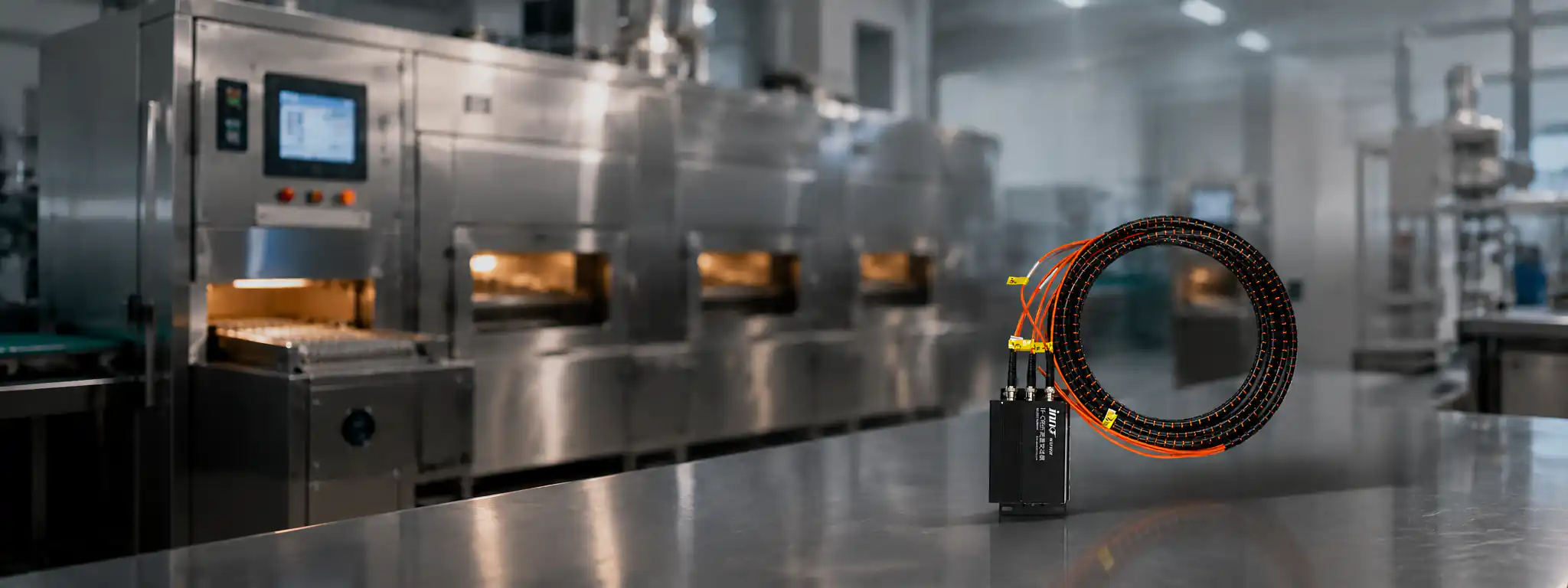

Punktowy pomiar temperatury w środowiskach z silnymi polami wysokiej częstotliwości lub energią mikrofalową.
Stanowiska badawcze
Jedno- lub wielopunktowy pomiar temperatury podczas badań i testów urządzeń elektrycznych oraz przemysłowych.
DOBÓR SYSTEMU
Jak dobrać konfigurację pomiarową?
Podstawą doboru jest rzeczywiste miejsce pomiaru. Liczba sond i kanałów powinna odpowiadać liczbie niezależnie monitorowanych punktów.
- Określ miejsca pomiaru
Wskaż, w których fizycznych punktach temperatura ma być mierzona.
- Określ liczbę punktów
Każdy niezależnie monitorowany punkt wymaga odpowiedniej sondy.
- Dobierz sondę i światłowód
Należy uwzględnić dostępną przestrzeń, sposób montażu oraz długość trasy światłowodu.
- Dobierz liczbę kanałów
Urządzenie pomiarowe powinno mieć co najmniej tyle kompatybilnych aktywnych kanałów, ile sond ma być odczytywanych niezależnie.
Dlaczego stosuje się optyczny tor pomiarowy?
Izolacja elektryczna
Sonda i światłowód umożliwiają oddzielenie miejsca pomiaru od elektrycznego toru sygnałowego urządzenia pomiarowego.
Silne pola elektromagnetyczne
Optyczna transmisja sygnału jest odpowiednia do zastosowań, w których klasyczne przewodowe czujniki elektryczne mogą być narażone na zakłócenia.
Elastyczna konfiguracja
Można dobrać liczbę sond, długość światłowodów i liczbę kanałów zgodnie z układem rzeczywistych punktów pomiarowych.

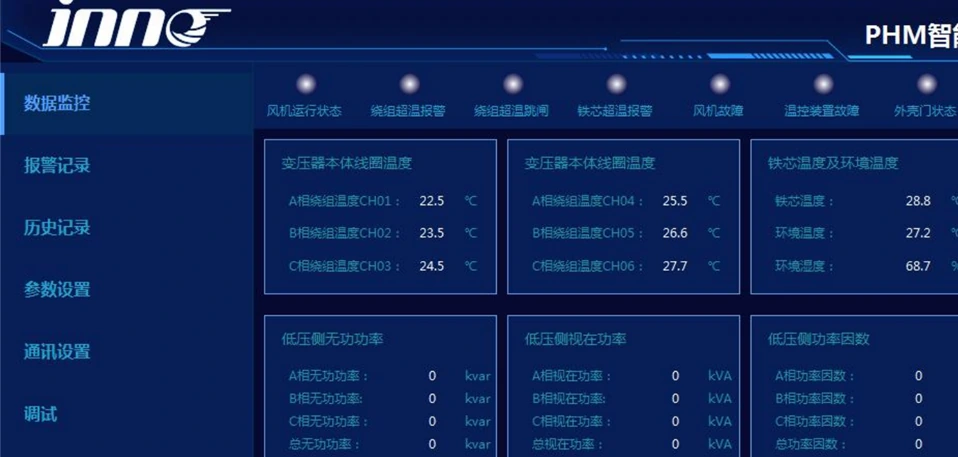

Punkt pomiarowy i kompatybilny odczyt
Temperaturę mierzy końcówka fluorescencyjna. Światłowód przenosi światło i sygnał do kompatybilnego urządzenia pomiarowego.
Przy wielu punktach trzeba przewidzieć odpowiednią liczbę sond i aktywnych kanałów. Wymagania dotyczące danych i integracji zależą od wybranego urządzenia.
Sondy do konkretnych warunków pracy
Sonda światłowodowa do uzwojeń transformatorów olejowych

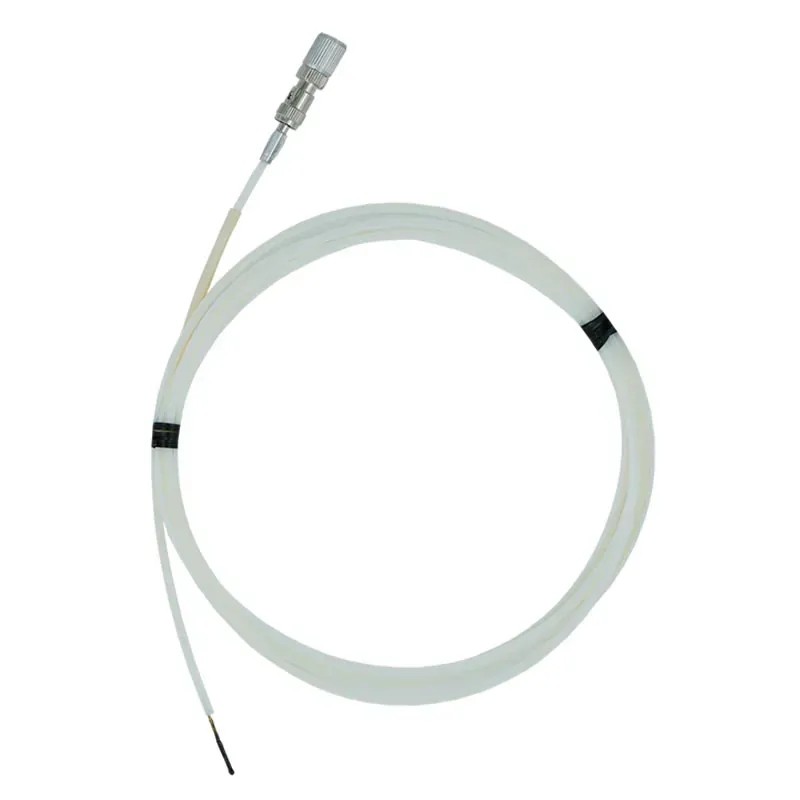

Pasywna sonda fluorescencyjna do pomiaru temperatury w wybranych punktach uzwojenia transformatora olejowego, z ochroną włókna i kompatybilnym odczytem.
Sonda światłowodowa do uzwojeń silników i generatorów

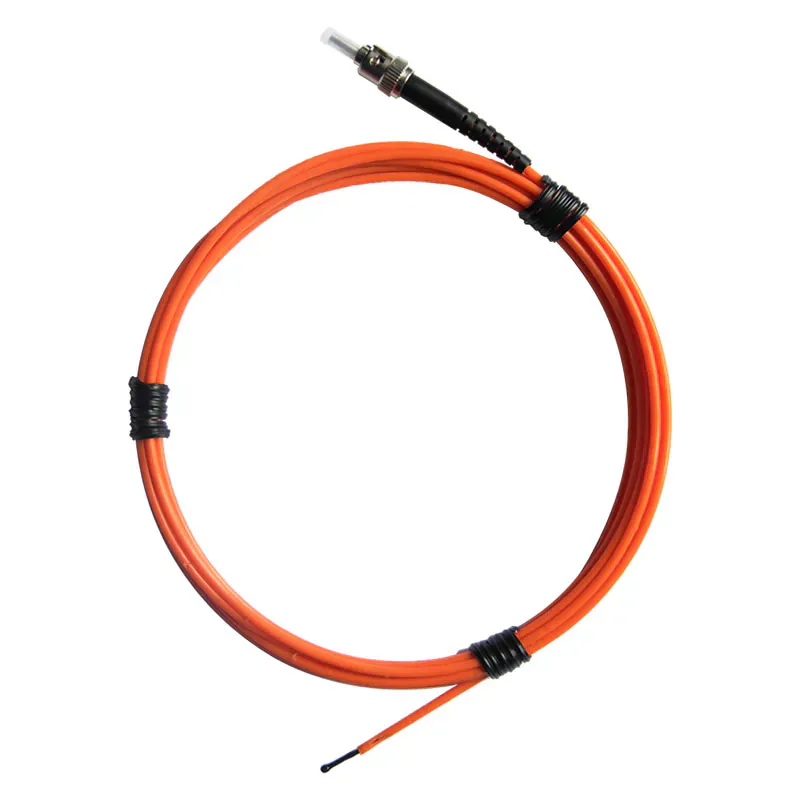

Pasywna sonda fluorescencyjna do bezpośredniego pomiaru w wybranych punktach uzwojeń silników i generatorów, z geometrią i trasą włókna do uzgodnienia.
Sonda światłowodowa do wysokich i niskich temperatur

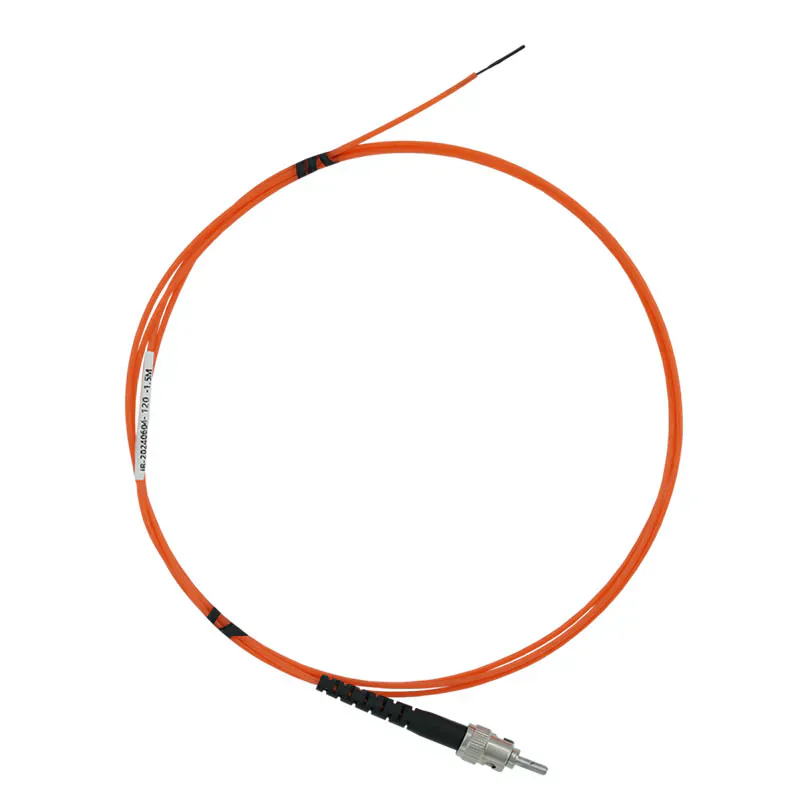

Konfigurowalna sonda fluorescencyjna do pomiarów punktowych w próbach i procesach cieplnych. Standardowy podany zakres −40 do +240 °C; inne wykonania do oceny.
Najczęściej zadawane pytania
Czym jest światłowodowy czujnik temperatury?
Jest to czujnik, który mierzy temperaturę w określonym punkcie, a sygnał pomiarowy jest przesyłany optycznie przez światłowód do kompatybilnego urządzenia pomiarowego.
Czy cały światłowód mierzy temperaturę?
Nie. W fluorescencyjnym systemie punktowym temperatura jest mierzona na końcówce sondy. Światłowód służy przede wszystkim do przesyłania światła i sygnału optycznego.
Czy jeden system może mierzyć kilka punktów?
Tak. Kilka niezależnych sond może współpracować z urządzeniem wielokanałowym. Każdy niezależny punkt wymaga odpowiedniej sondy i aktywnego kanału pomiarowego.
Czy czujniki mogą być stosowane przy wysokim napięciu?
Tak, w odpowiednio zaprojektowanych zastosowaniach. Optyczny tor pomiarowy umożliwia elektryczne oddzielenie miejsca pomiaru od urządzenia odczytowego. Ostateczna konfiguracja musi być dobrana do konkretnego urządzenia i warunków montażowych.
Jak dobrać długość światłowodu?
Długość należy dobrać do rzeczywistej trasy między sondą a urządzeniem pomiarowym, z uwzględnieniem sposobu prowadzenia i montażu.
Jakie informacje są potrzebne do doboru systemu?
Najważniejsze są: miejsce pomiaru, zakres temperatury, liczba punktów, dostępna przestrzeń, wymagana długość światłowodu oraz planowany sposób odczytu danych.
