Флуоресцентное точечное измерение температуры
Волоконно-оптические датчики температуры и системы мониторинга
INNO разрабатывает флуоресцентные волоконно-оптические датчики, преобразователи и многоканальные приборы для контроля температуры трансформаторов, высоковольтного оборудования и промышленных установок.
Один зонд измеряет температуру в одной заданной точке. Оптический тракт не проводит ток и обладает высокой устойчивостью к электромагнитным помехам; конфигурацию выбирают с учётом оборудования, места установки и задачи мониторинга.
Техническая документация
Спецификации, чертежи и технические сведения для оценки и закупки.
Инженерная поддержка интеграции
Поддержка монтажа, связи RS485 и интеграции системы мониторинга.
Прямое общение с производителем
Обсуждение применения, индивидуальной конфигурации и проекта с INNO.
ПРОДУКЦИЯ INNO
Оборудование для точечного измерения температуры
Волоконно-оптические датчики температуры и зонды
Флуоресцентные точечные зонды INNO для измерения температуры в заданных точках трансформаторов, распределительных устройств, электрических машин, RF- и лабораторного оборудования.
Перейти в категорию →
Преобразователи и приборы контроля температуры
Одно- и многоканальные приборы для обработки сигналов отдельных флуоресцентных зондов, отображения температуры и передачи данных через предусмотренные интерфейсы.
Перейти в категорию →
Системы волоконно-оптического контроля температуры
Комплекты точечных зондов, оптических линий и совместимых измерительных приборов для контроля заданных температурных точек оборудования.
Перейти в категорию →
OEM-модули и измерительные приборы с индикацией

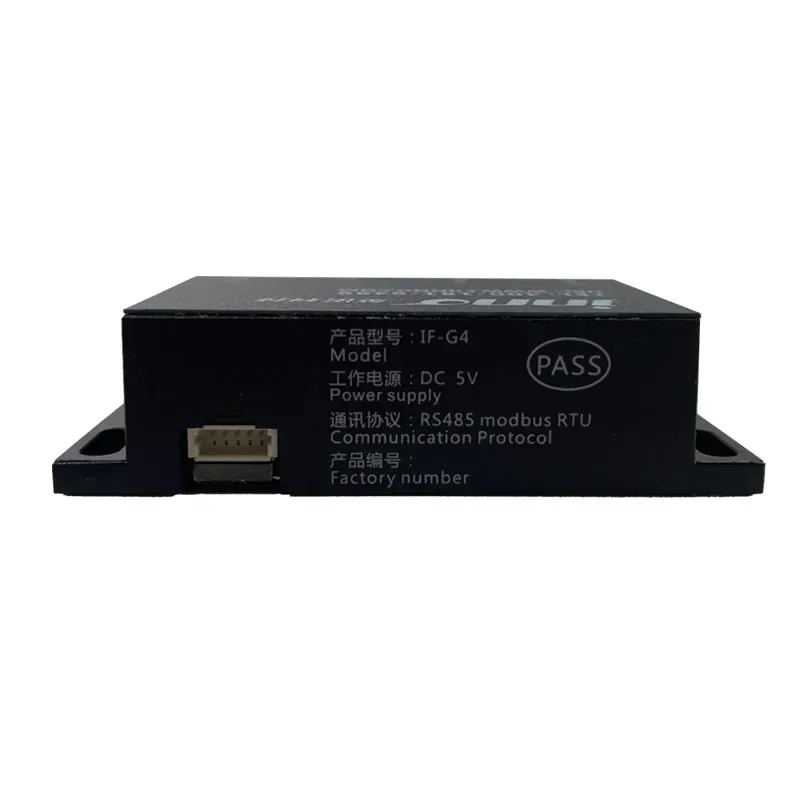

Компактные модули сбора оптических измерений и приборы с дисплеем для встраивания в оборудование, испытательные стенды и шкафы управления.
Перейти в категорию →СОСТАВ СИСТЕМЫ
Полная система волоконно-оптического контроля температуры
Система INNO объединяет флуоресцентные измерительные зонды, оптическое волокно, обработку сигнала, локальную индикацию, связь RS485 и программное обеспечение.
Стандартный флуоресцентный волоконно-оптический датчик температуры
Измерение температуры в одной заданной точке.
Удлинительный кабель для флуоресцентного датчика температуры
Передача оптического сигнала от совместимого зонда к прибору.
Многоканальный волоконно-оптический преобразователь температуры IF-C
Обработка сигнала и контроль нескольких измерительных каналов.

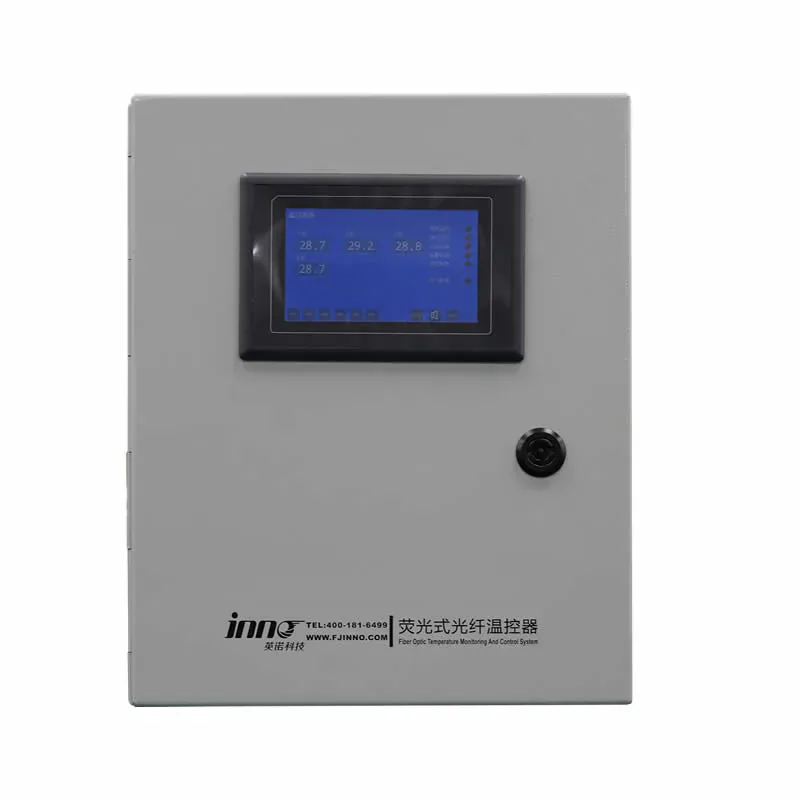

Прибор измерения температуры с ЖК-дисплеем
Локальная индикация температуры и состояния сигнализации.
Программная платформа контроля температуры
Регистрация трендов, хранение данных и удалённый мониторинг.
Контроль температуры трансформатора с волоконно-оптическими датчиками обмотки
Прямое измерение температуры в выбранных местах обмоток сухих и масляных трансформаторов. Исполнение зонда, прокладку волокна, ввод через бак и число каналов согласуют с конструкцией трансформатора и задачей мониторинга.
Контроль температуры в распределительных устройствах
Контроль шин, контактов и кабельных окончаний в заранее выбранных точках закрытого электрооборудования.
Контроль температуры двигателей и генераторов
Измерение температуры заданных точек обмоток и статора с выбором конструкции зонда и каналов по проекту.
Измерение температуры в среде МРТ
Непроводящий оптический зонд может применяться в согласованных испытаниях рядом с МРТ и другим оборудованием с сильным магнитным полем.
Измерение температуры в промышленной микроволновой установке
Точечное измерение в выбранной зоне нагрева с проверкой материалов зонда, доступа и маршрута оптического волокна.
Измерение температуры при испытаниях высокого напряжения
Электрически изолированное измерение в выбранных точках испытательного стенда с согласованием каналов и интерфейсов.
Особенности волоконно-оптического измерения температуры
Флуоресцентный наконечник измеряет одну заданную точку, а оптическое волокно передаёт сигнал к совместимому прибору.
Устойчивость к EMI / RF
Оптический измерительный тракт обладает высокой устойчивостью к электромагнитным помехам.
Электрическая изоляция
В точке установки зонда нет проводного измерительного тракта.
Высокое напряжение и сильные поля
Подбор и монтаж выполняют с учётом электрической среды и конструкции оборудования.
Время отклика
Отклик зависит от конструкции наконечника, теплового контакта и цикла прибора.
Компактная конструкция зонда
Геометрию выбирают по доступному месту и способу монтажа.
Эксплуатационные условия
Оболочку и механическую защиту согласуют с температурой, вибрацией и маршрутом.
Волоконно-оптический датчик и обычные электрические датчики
| Параметр | Флуоресцентный волоконно-оптический датчик | RTD (Pt100) | Термопара |
|---|---|---|---|
| Тип сигнала | Оптический | Изменение сопротивления | ТермоЭДС |
| Устойчивость к EMI / RF | Высокая устойчивость оптического тракта | Могут потребоваться экранирование и проверка прокладки | Могут потребоваться экранирование и проверка прокладки |
| Электрическая изоляция | Диэлектрический измерительный тракт | Зависит от конструкции монтажа и изоляции | Зависит от конструкции монтажа и изоляции |
| Высокое напряжение и сильные поля | Подходит для согласованных точек измерения | Проводку и изоляцию оценивают для конкретного монтажа | Проводку и изоляцию оценивают для конкретного монтажа |
| Кабель от датчика | Непроводящее оптическое волокно | Электрические провода | Электрические провода |
| Специальные среды | Высокое напряжение, магнитное поле, RF и микроволны | Ограничения зависят от измерительного тракта | Ограничения зависят от измерительного тракта |
ПРИМЕРЫ ПРОЕКТОВ
Контроль температуры на действующем оборудовании
В каждом проекте зонды устанавливают в заранее выбранных местах, а число каналов и передачу данных определяют по схеме оборудования.
Контроль температуры распределительного устройства ГЭС
Пример применения точечных датчиков для выбранных соединений распределительного устройства гидроэлектростанции.
Онлайн-контроль гибридного масляного трансформатора
Пример точечного измерения температуры трансформатора с учётом внутренних точек установки и конструкции ввода волокна.
Контроль температуры сухого реактора
Оптические зонды подключены к системе контроля выбранных проектом точек сухого реактора.
Контроль температуры обмоток сухого трансформатора
Пример установки зондов в определённых конструкцией точках обмотки сухого трансформатора.
Контроль температуры обмотки статора генератора
Точечные зонды измеряют температуру в предусмотренных конструкцией местах статора; каждый зонд связан с отдельной точкой измерения.
Измерение температуры в среде МРТ
Пример оптического измерения температуры в выбранной точке рядом с магнитно-резонансным оборудованием.
Криогенное измерение температуры
Пример лабораторного измерения при низкой температуре. Конфигурацию зонда и прибора определяют диапазон и условия испытания.
Измерение температуры в вакуумной камере
Оптический сигнал передаётся от зонда в выбранной точке камеры; ввод и материалы проверяются для условий конкретного испытания.
О КОМПАНИИ
О компании INNO
Fuzhou Innovation Electronic Scie&Tech Co., Ltd. специализируется на флуоресцентном волоконно-оптическом измерении температуры и системах мониторинга. Продукция применяется в электроэнергетике и других задачах, где важны электрическая изоляция и высокая устойчивость к электромагнитным помехам.
INNO поставляет стандартные изделия, конфигурируемые зонды и решения для OEM-интеграции. Техническая документация и доступные документы о соответствии предоставляются с учётом требований проекта и рынка.
От требований к поставке
- 01Оценка задачи и требованийСогласуйте точки измерения, температурный диапазон, число каналов, тип зонда, длину волокна, связь и условия монтажа.
- 02Конфигурация оборудованияПодберите или настройте датчики, измерительные приборы, интерфейсы и принадлежности для применения.
- 03Индивидуальное изготовлениеИзделия изготавливают по подтверждённым характеристикам, включая OEM-исполнение и конфигурации для конкретного применения.
- 04Калибровка и функциональная проверкаПеред отгрузкой проверяют измерение температуры, каналы, связь, сигнализацию и предусмотренные функции.
- 05Документация и подтверждение соответствияПодготавливают спецификации, сведения о подключении, документы связи, записи испытаний и доступные документы о соответствии.
- 06Упаковка и отгрузка проектаОборудование упаковывают с учётом изделия и доставки, а отгрузку координируют по графику проекта.
ДОКУМЕНТАЦИЯ
Сертификация и подтверждение соответствия
Доступные сертификаты и технические документы предоставляются с учётом требований рынка и проекта.
ISO 9001:2015
Система менеджмента качества
Подробнее о компании →
CE
Документация соответствия европейским требованиям
Подробнее о компании →
EMC
Отчёт по электромагнитной совместимости
Подробнее о компании →
RoHS
Документация по ограничению опасных веществ
Подробнее о компании →ТЕХНИЧЕСКИЕ МАТЕРИАЛЫ
Технические статьи о волоконно-оптическом измерении температуры

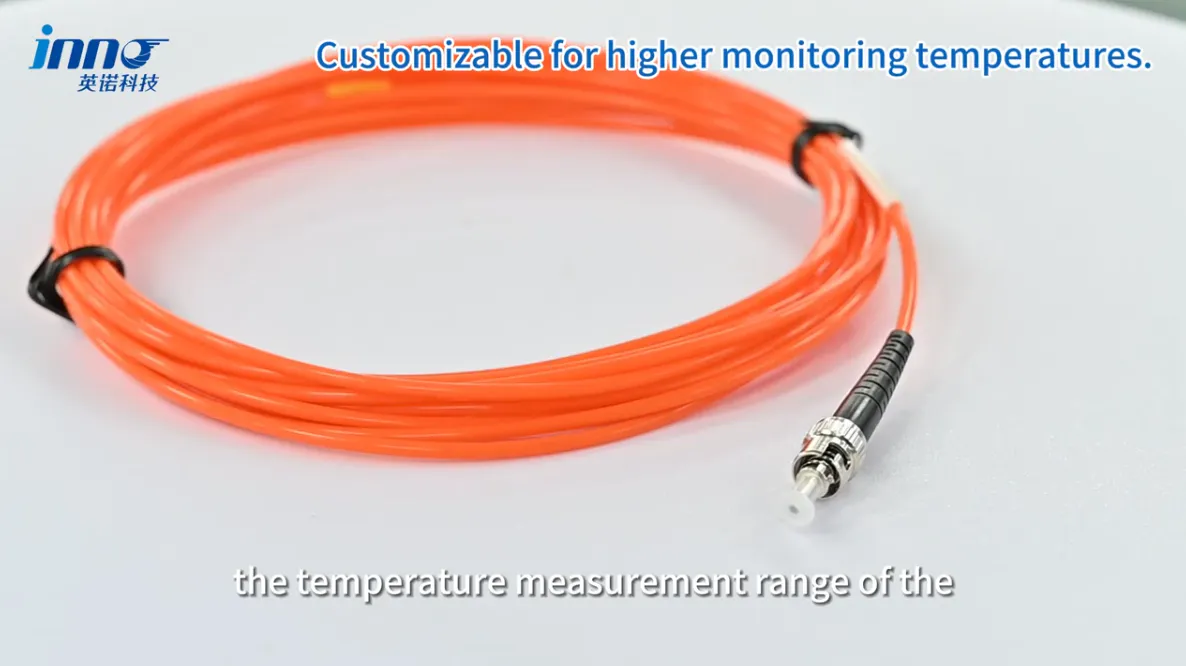

Какой диапазон температур измеряет волоконно-оптический датчик?
От чего зависит рабочий диапазон флуоресцентного волоконно-оптического зонда, как температура связана с точностью и временем отклика и какие условия монтажа проверить перед выбором.
Читать статью →

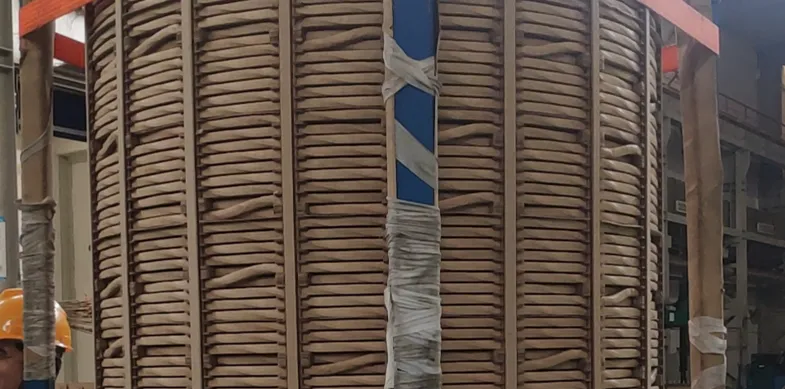

Прямое измерение и оценка температуры обмотки трансформатора
Сравнение WTI, температуры масла, расчётных оценок и встроенных волоконно-оптических датчиков обмотки.
Читать статью →

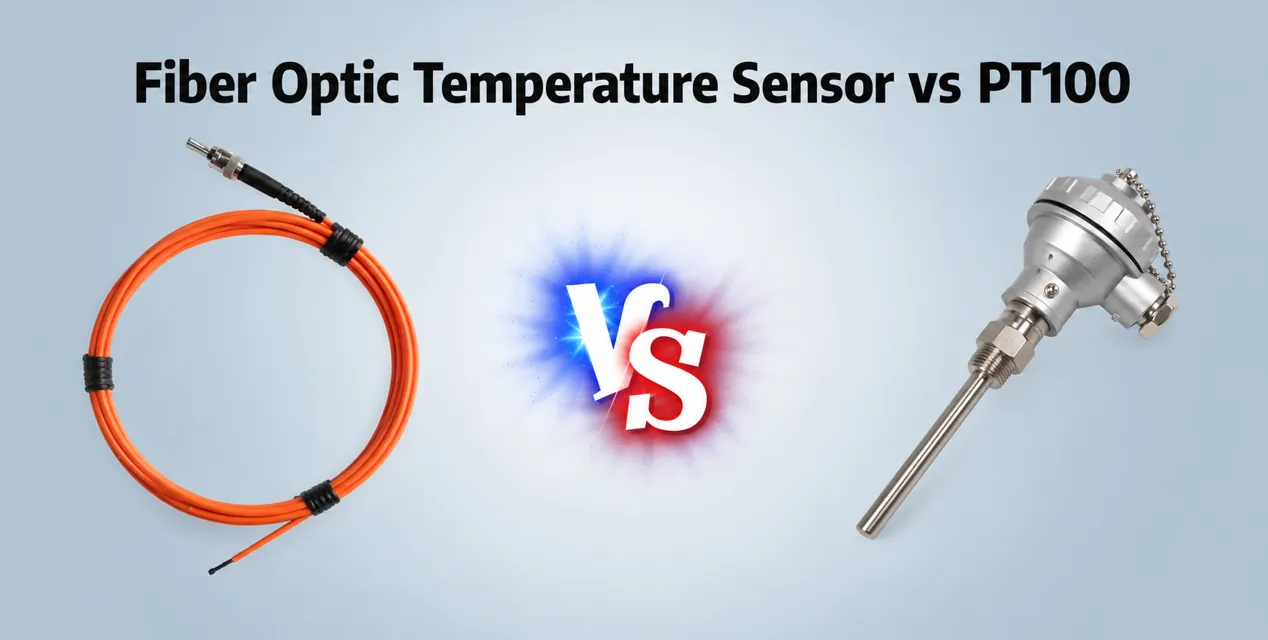

Pt100 и оптический датчик: различия и условия выбора
Сравнение RTD Pt100 и флуоресцентного точечного зонда по проводке, изоляции, помехам, установке и применению.
Читать статью →ДЛЯ ВАШЕГО ПРОЕКТА
Продукция INNO для проектных команд
Конфигурируемые датчики и приборы для интеграции в оборудование, системы мониторинга, испытания и исследования.
OEM-конфигурация для производителей
Зонды, интерфейсы и конфигурации каналов для интеграции в оборудование и системы.
Проектные и EPC-команды
Оборудование с учётом спецификаций проекта, интерфейсов и требований к закупке.
Системные интеграторы
Измерительные приборы для подключения к существующим системам управления и сбора данных.
Исследовательские и испытательные лаборатории
Точечное электрически изолированное измерение для испытаний, проверки и исследований.
ТЕХНИЧЕСКИЕ ВОПРОСЫ
Частые вопросы
Что такое флуоресцентное волоконно-оптическое измерение температуры?
Это пассивный точечный метод: зонд измеряет температуру в месте установки чувствительного наконечника, а совместимый прибор обрабатывает возвращаемый оптический сигнал.
Где применяют волоконно-оптические датчики температуры?
Их используют для контроля обмоток трансформаторов, соединений распределительных устройств, двигателей и генераторов, оборудования МРТ и RF, а также испытательных установок с сильными электромагнитными помехами.
Можно ли подключить систему к PLC или SCADA?
Некоторые измерительные приборы поддерживают RS485 / Modbus, релейные или аналоговые выходы. Наличие нужного интерфейса следует подтвердить для выбранной конфигурации.
Сколько точек температуры можно контролировать?
В зависимости от модели прибора и проекта можно настроить от одного до 64 независимых каналов. Каждый канал соответствует отдельному зонду и физической точке измерения.
Можно ли настроить длину волокна и число каналов?
Длину волокна, монтаж, разъём и конфигурацию каналов согласуют по схеме установки и требованиям к точкам измерения.
Зачем применять оптические датчики при высоком напряжении и электромагнитных помехах?
Диэлектрический зонд и оптический тракт не создают проводного измерительного пути в точке контроля и обладают высокой устойчивостью к электромагнитным помехам.
Из каких компонентов состоит система контроля температуры?
Обычно система включает измерительный зонд, оптическое волокно, совместимый преобразователь или измерительный прибор, дисплей либо интерфейс связи и, при необходимости, программное обеспечение.
Какие данные нужны для подбора системы?
Подготовьте чертёж оборудования, список точек измерения, температурный диапазон, маршрут волокна, ограничения монтажа и требования к интерфейсу связи.
Обсудите задачу измерения температуры
Инженеры INNO помогут подобрать конфигурацию для точек измерения и условий вашего оборудования.
